Задача 5-5-1-95

Для определения модуля упругости кирпичной кладки мостового быка произведено измерение горизонтального перемещения верхнего его сечения под действием тормозной силы T = 24 т. Измеренный прогиб оказался равным f = 8,75 мм.

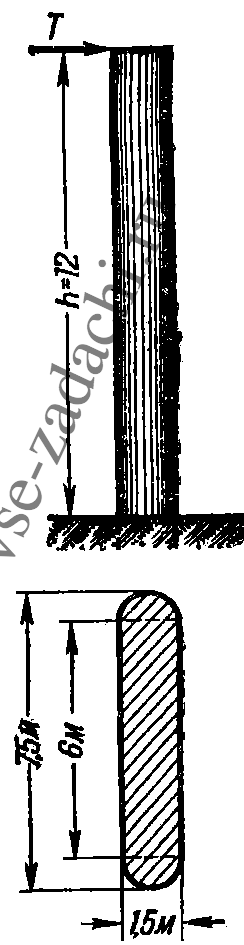

Какую величину имеет модуль упругости материала, если высота быка от обреза фундамента h = 12 м, а размеры сечения показаны на рисунке? Деформацией фундамента и грунта пренебречь.
