Задача 5-5-1-92

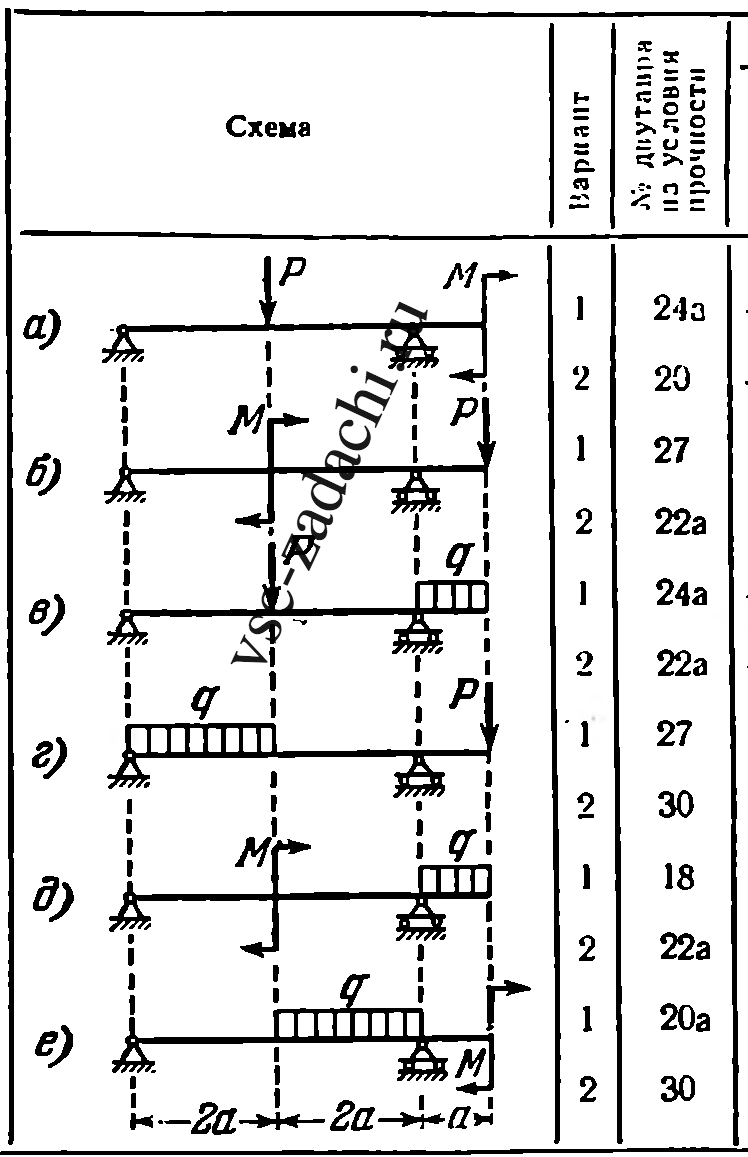

Балки двутаврового сечения загружены, как показано на рисунках. Определить величины прогибов посредине пролета (y_с) и на конце консоли (y_к), а также величину угла поворота на правой опоре. Длина участка a = 2 м. Нагрузка для каждой схемы балки задается в двух вариантах: 1) M = 2 тм, Р = 3 т, q = 1 т/м; 2) М = 3 тм, Р = 2 т, q = 2 т/м.

Номер двутавра следует определить из условия прочности при допускаемом нормальном напряжении 1600 кг/см².

После определения числовых значений величин перемещений подсчитать, какие следует назначить номера двутавров, чтобы наибольший прогиб в середине пролета балки не превышал 1,6 см, а на конце консоли 1 см.
