Задача 5-5-1-89

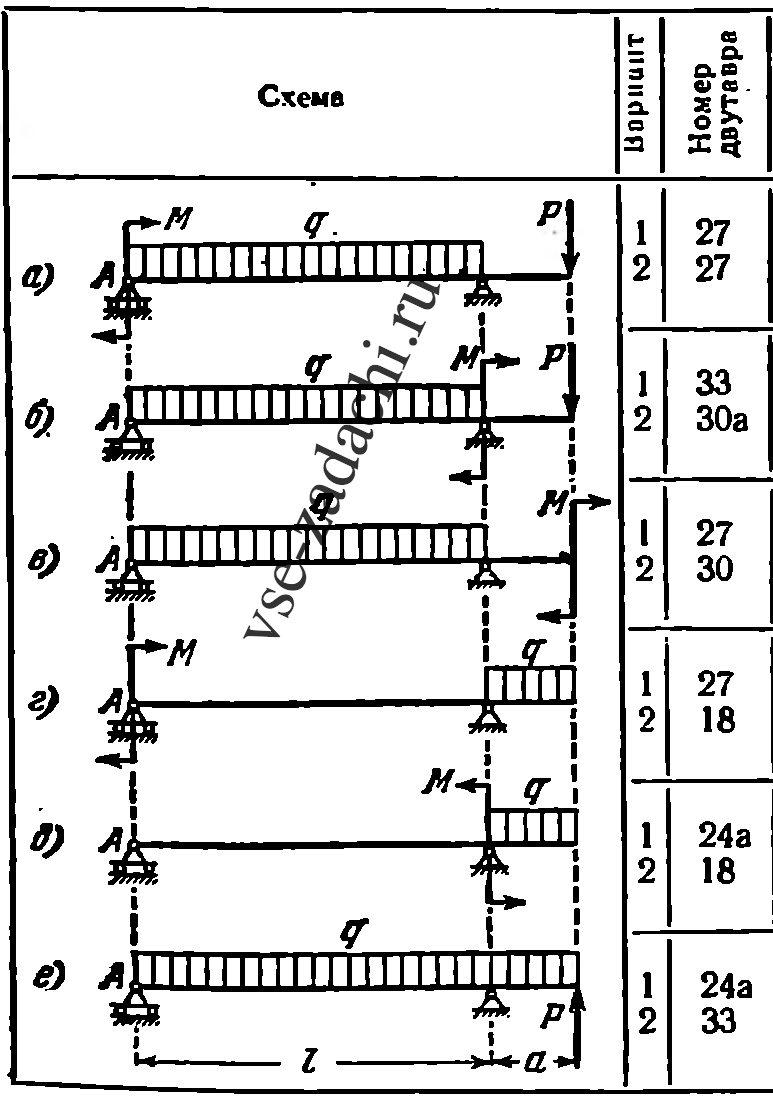

Определить величины прогибов одноконсольных балок (показанных на рисунках) посредине пролета и на конце консоли, а также величину угла поворота сечений на левой опоре. Пролет балок l = 4а = 4 м, длина консоли a = 1 м. Предварительно подобрать номер двутавра сечения балки при допускаемом напряжении 1600 кг/см². Нагрузка для каждой схемы балки задается в двух вариантах: 1) q = 2 т/м, P = 4 т, M = 6 тм; 2) q = 4 т/м, Р = 6 т, М = 2 тм.
