Задача 5-5-1-69

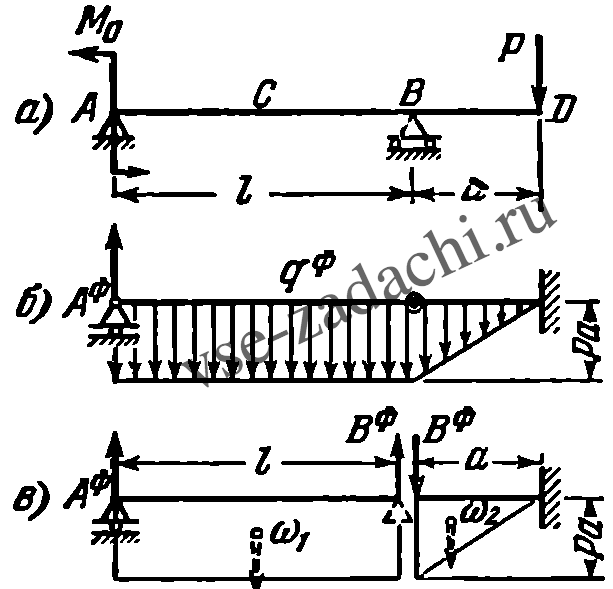

Для балки с консолью графоаналитически определить величину прогибов посредине пролета (f_C) и на свободном конце (f_D), а также угли поворота опорных сечений (θ_A и θ_B) и концевого сечения (θ_D), если принять M₀ = Ра.

Указание. Для определения Q^ф н М^ф удобно разделить фиктивную балку (рис. б) на подвесную длиною l и основную (консоль длиною a), как показано на рис. в. Можно воспользоваться также методом расчленения эпюры.
