Задача 5-5-1-34

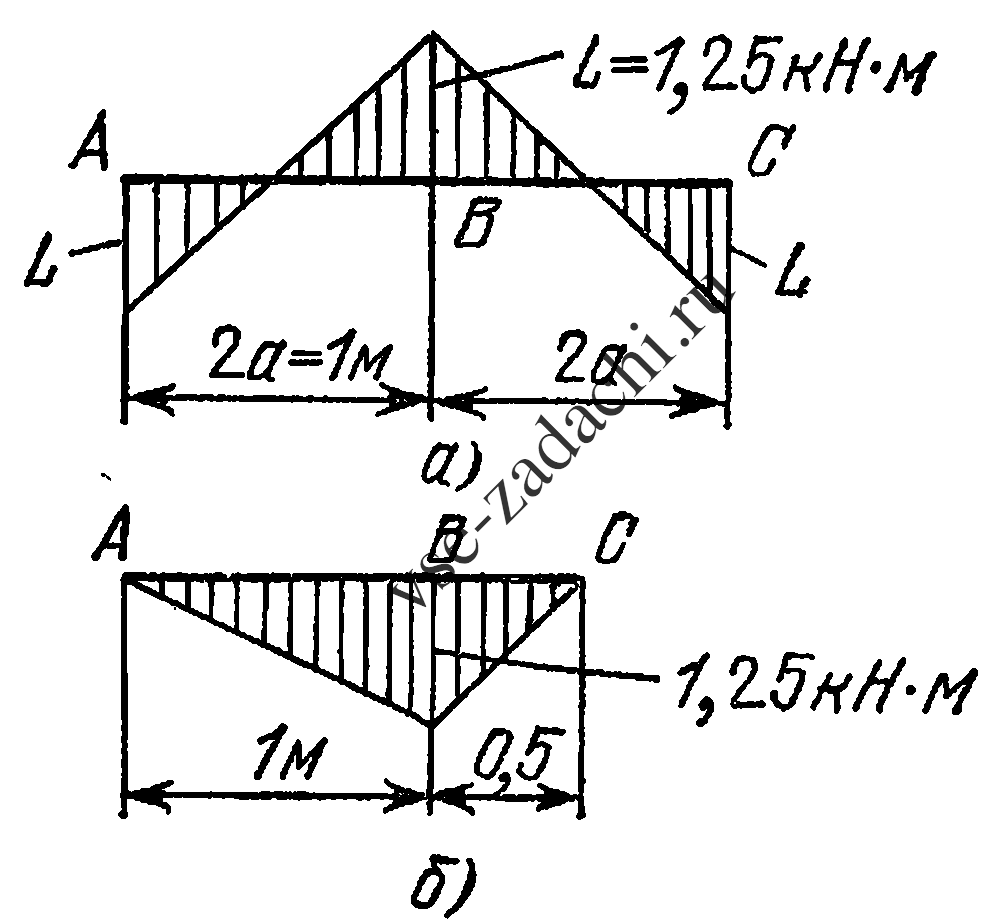

На рисунке даны эпюры изгибающих моментов, построенные для балок постоянного сечения J = 25 см⁴, E = 2 × 10⁵ МПа.

а) Построить эпюру прогибов балки, если известно, что прогиб и угол поворота в сечении А равны нулю.

б) Определить угол поворота сечения C балки, если прогибы в сечениях A и B равны нулю.
