Задача 5-5-1-105

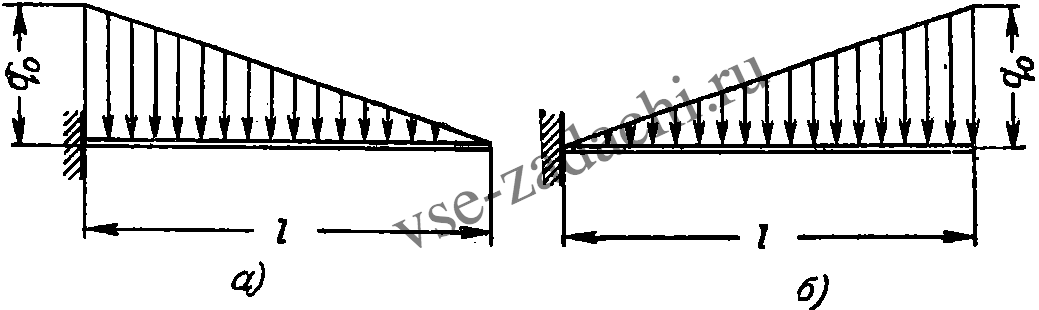

Деревянная балка прямоугольного сечения 20 × 24 см, защемленная одним концом, загружена сплошной нагрузкой q(x), изменяющейся по закону треугольника (см. рисунок а)), с равнодействующей Q = q0l/2 = 3 т.
а) Найти наибольший прогиб и угол поворота сечения, если пролет балки l = 1,5 м.
б) Во сколько раз возрастет величина наибольших нормальных напряжений и наибольшего прогиба, если балку загрузить той же треугольной нагрузкой, но расположенной, как указано на рисунке б)?
Статус: Задача не решена
Предмет: Сопротивление материалов
Ответ: а) f = -0,29 см, θmax = -0,00245, б) max σб = 2 max σа; fб = 2,75fа.
