Задача 5-5-3-43

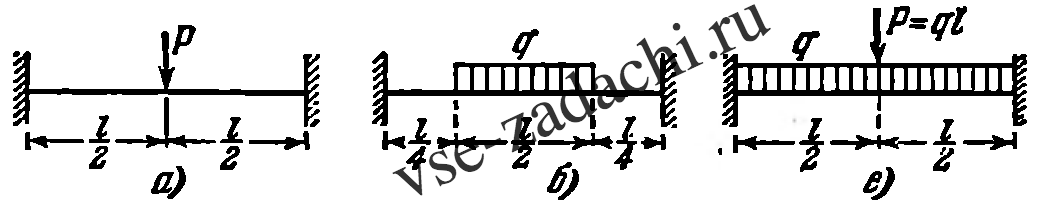

Определить грузоподъемность балок, защемленных обоими концами и нагруженных симметрично, как показано на рисунке. Горизонтальные реакции в защемлении считать равными нулю. Вычислить величину наибольшего прогиба.
В схеме (а) сечение прямоугольное, 12 × 30 см2, пролет l = 6 м, [σ] = 100 кг/см2, материал балки — сосна. В схеме (б) сечение — двутавр № 10, пролет l = 4 м. В схеме в сечение — двутавр № 20, пролет l = 6 м. Для двутавровых балок [σ] = 1600 кг/см2.
Статус: Задача не решена
Предмет: Сопротивление материалов
Ответ: а) P ≈ 2400 кг; -1,0см; б) q= 700кг/м; -0,96см; в) q = 400 кг/м; -1,1 см.
