Задача 5-5-3-10

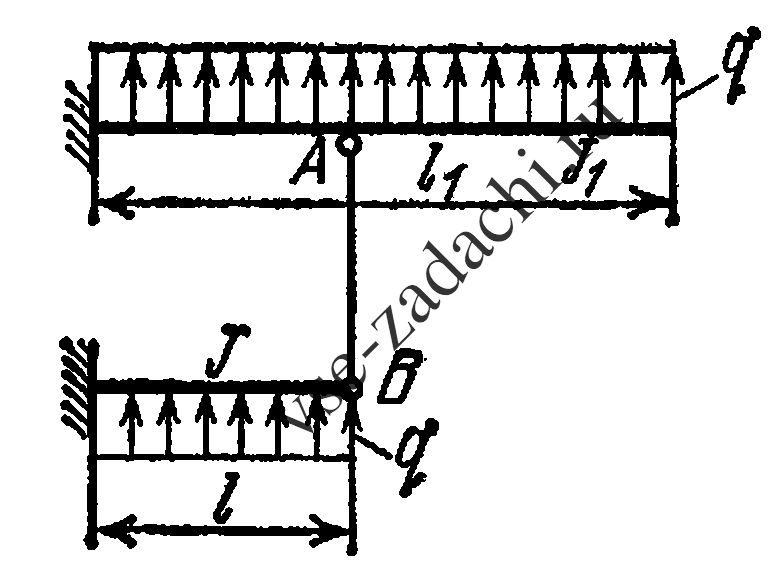

Две консоли из труб соединены стержнем АВ. Сечение верхней трубы 90 × 82, нижней — 100 × 90 мм. Длины консолей l₁ = 4 м, l = 1 м. Интенсивность нагрузки q = 1,5 кН/м. Определить усилие S в стержне АВ; при расчете пренебречь его деформацией. Материал труб один и тот же.

Определить прогиб на конце верхней консоли и наибольшее напряжение в ней. Материал — хромансиль, модуль E = 2,1 × 10⁵ МПа.
