Задача 5-5-11-19

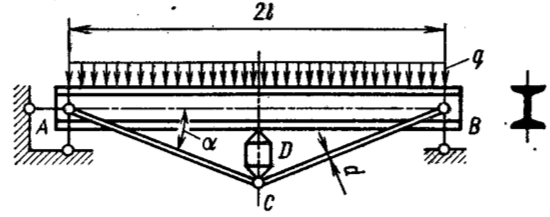

Балка AB (рис.), шарнирно опертая по концам, нагружена равномерно распределенной нагрузкой интенсивностью q. Для увеличения допускаемой нагрузки балка стянута тягами АС и СВ, соединенными с распорной гайкой D. В процессе нагружения гайка затягивается, что приводит к возникновению распорной силы и уменьшению наибольшего изгибающего момента в балке. Разгрузка балки контролируется по показанию тензодатчика, наклеенного на тягу. Определить линейную деформацию, замеряемую датчиком, при оптимальных условиях нагружения балки (оптимальными считать условия, при которых коэффициент запаса по текучести наибольший). Дано: l = 1 м; q = 16 кН/м; α = 15°, поперечное сечение балки — двутавр № 10 по ГОСТ 8239—72, тяги изготовлены из прутка легированной стали диаметром 12 мм.
