Задача 5-5-11-17

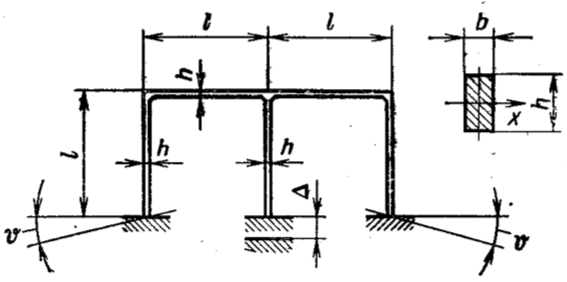

Боковые элементы стальной рамы прибора (рис.) при сборке подверглись перекосу на углы ϑ, средняя опора сместилась на величину Δ. Какие напряжения возникли в раме и какую форму приняла фигура, образованная осями элементов рамы? Дано: Δ = 1 мм; ϑ = 3°; l = 0,1 м; b = 5 мм; h = 10 мм. Стержни изгибаются относительно оси x.
