Задача 5-5-11-1

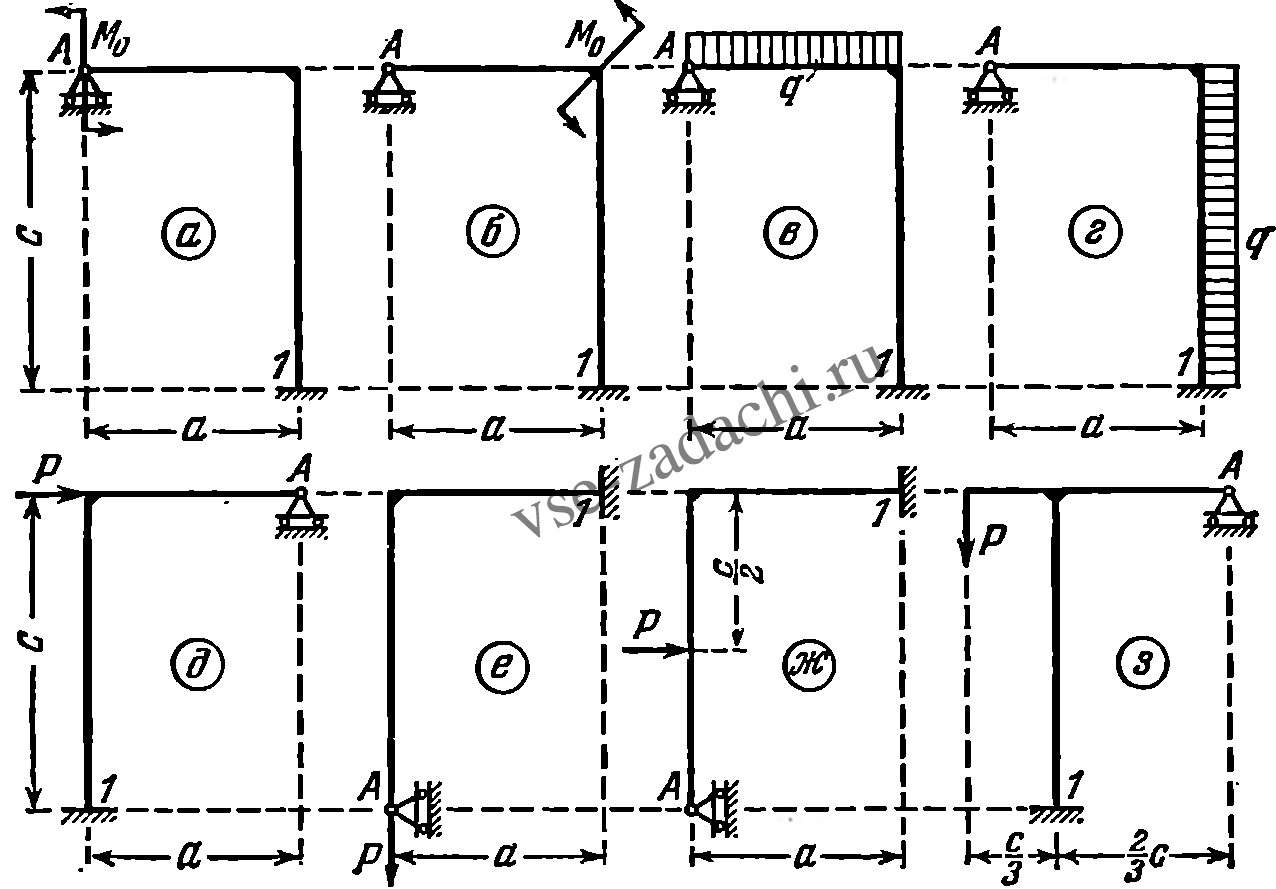

Раскрыть статическую неопределимость рам, показанных на рисунке, и построить эпюры нормальной силы, поперечной силы и изгибающего момента при следующих данных: Р = 4 т, М₀ = 4тм, q = 2 т/м, a = 2 м, c = 3 м. Жесткость рамы постоянная и одинаковая на обоих участках.
