Задача 5-4-4-9

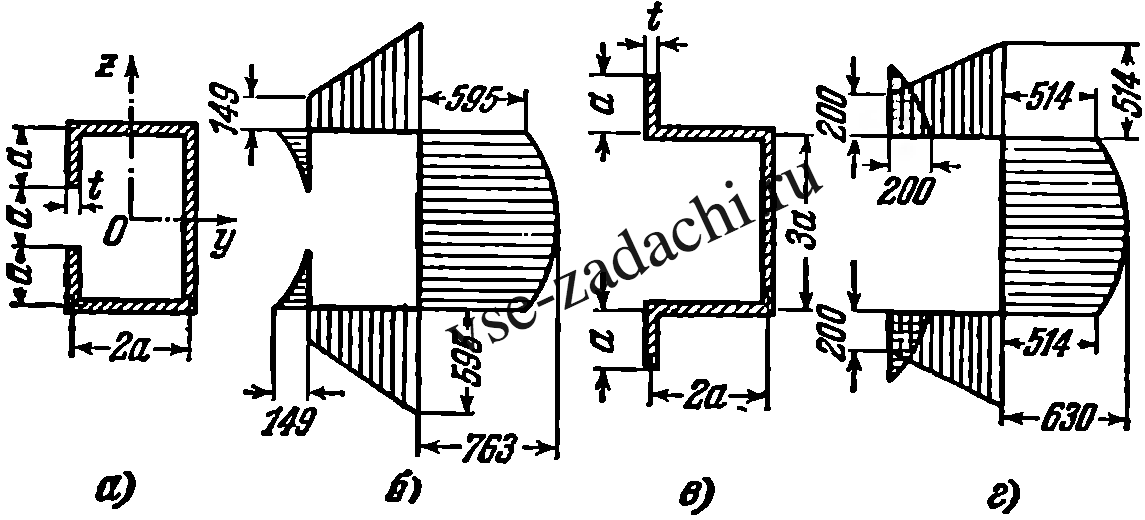

Построить эпюру распределения касательных напряжений для тонкостенной балки, работающей на изгиб в вертикальной плоскости, если поперечная сила в сечении Q = 16 т. Сечение балки имеет вид швеллера с загнутыми полками (рис. а); толщина стенок профиля t = 4 мм, размер a = 20 см.

Выяснить также, как изменится величина и вид эпюр τ, если полки швеллера будут отогнуты наружу, как показано на рис. в.
