Задача 5-4-4-13

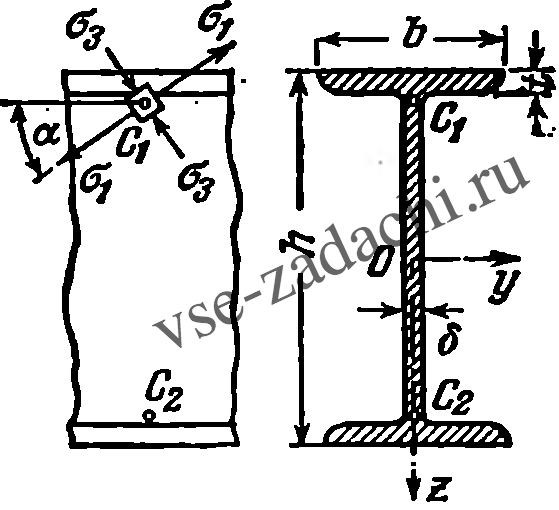

Балка двутаврового профиля № 27 подвергается изгибу в плоскости xOz. Изгибающий момент в опасном сечении M= 4,85 тм, поперечная сила Q = -13,7 т. Определить величину и направление главных напряжений в точках C₁ и C₂ опасного сечения аналитически н графически (с помощью кругов Мора). Точки C₁ и C₂ лежат на оси стенки (см. рисунок).
