Задача 5-4-4-1

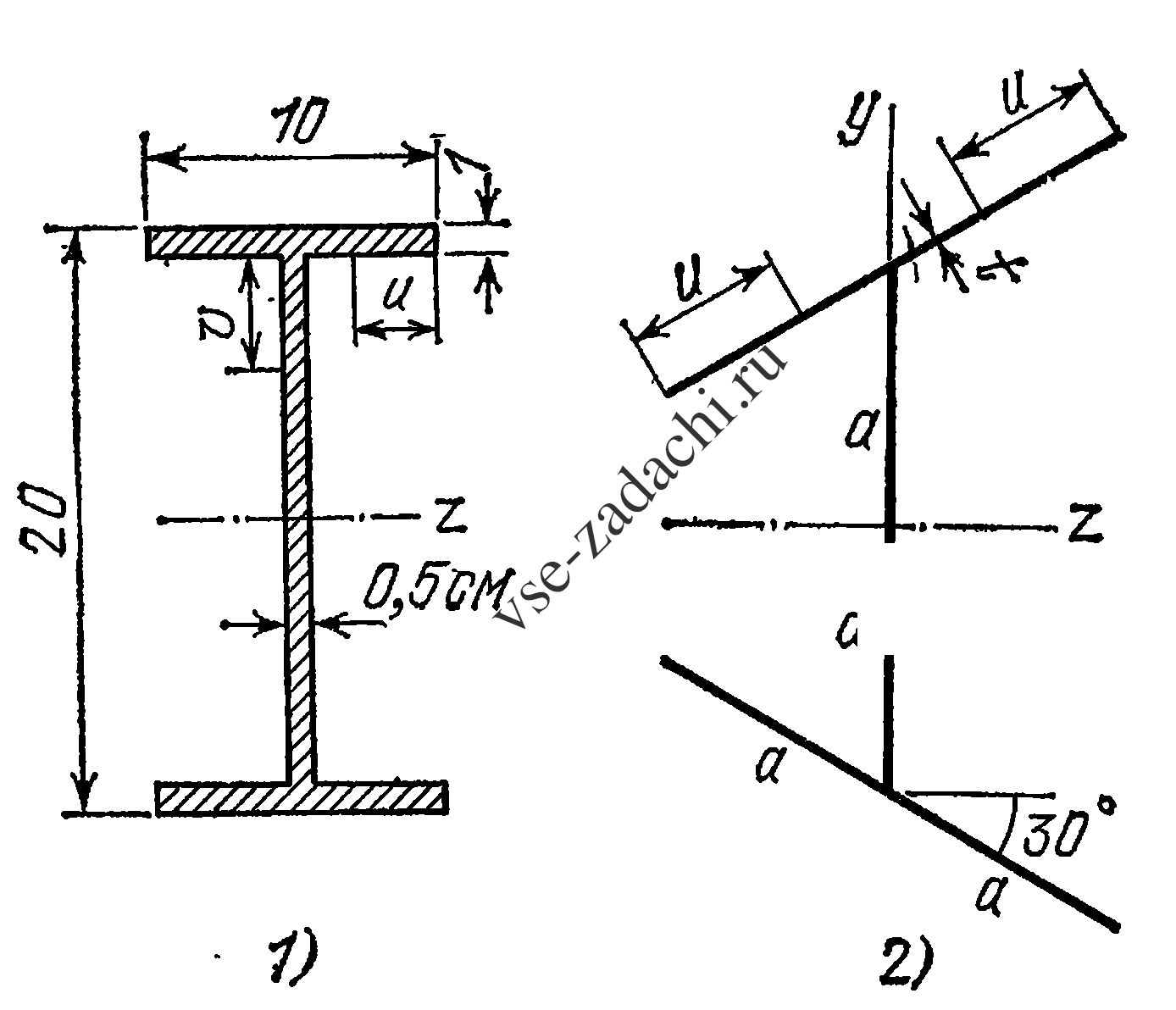

) Построить эпюру касательных напряжений τ в поперечном сечении балки двутаврового профиля. Поперечная сила в сечении Q = 2τ.

2) Построить эпюру τ для двутавра с наклонными полками при изгибе в вертикальной и в горизонтальной плоскости. Толщина t стенок постоянна.
