Задача 5-4-5-53

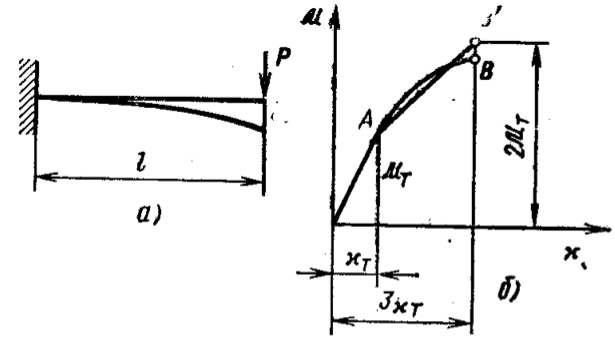

Брус, изображенный на рис. а, изгибается силой P = 2M_т/l. Вычислить наибольший прогиб v, если зависимость между изгибающими моментами и кривизной задана (рис. б).

Указание. Для удобства вычислений криволинейный участок характеристики бруса можно заменить отрезком прямой AB’.
