Задача 5-4-5-32

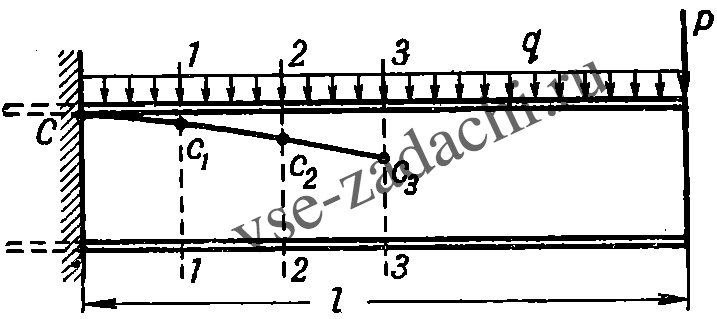

Балка двутаврового сечения (№ 27), защемленная одним концом и нагруженная силой P = 5 т на другом конце, несет сплошную нагрузку q = 2 т/м по всей длине l = 1 м. Построить траекторию наибольшего главного напряжения σ₁, проходящую через точку С защемленного сечения у места сопряжения стенки с полкой.

Указание. Построить эпюры Q и М. Затем подсчитать σ и τ в заданной точке С и найти величину и направление главного напряжения в этой точке. Наметить по длине балки четыре-пять промежуточных сечений, для которых найти значения Q и М. Продолжив найденное в точке С направление о, до встречи с сечением 1—1 (точка C₁) вычислить σ и τ для этой точки и, определив направление главного напряжения σ_C1, продолжить его до пересечения с сечением 2—2 и т. д. В полученную ломаную линию вписать плавную кривую.
