Задача 5-4-5-24

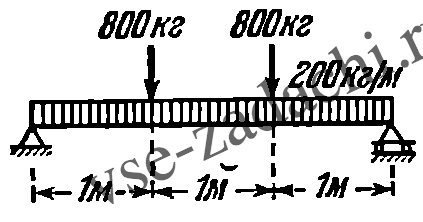

Подобрать по первому и второму предельным состояниям прямоугольное сечение деревянной балки с отношением высоты к ширине сечения, равным 1,5. Балка нагружена, как указано на рисунке. Коэффициент перегрузки для равномерно распределенной постоянной нагрузки равен 1,1, коэффициент перегрузки для сосредоточенной временной нагрузки равен 1,3. Расчетное сопротивление равно 150 кг/см², предельный прогиб — 1/250 пролета, модуль упругости материала балки 1 × 10⁵ кг/см². В опасном месте сечение ослаблено сквозным вертикальным отверстием для болта диаметром 25 мм.
