Задача 5-4-6-11

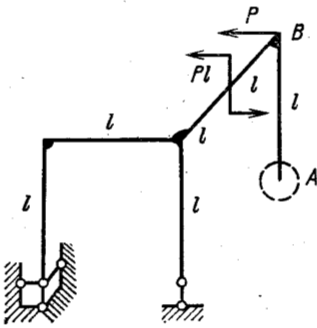

Для рамы, изображенной на рис., выбрать опору A так, чтобы система была статически определимой, геометрически неизменяемой, после чего построить эпюры внутренних изгибающих и крутящих моментов. Вычислить перемещение сечения B в направлении силы P с помощью теоремы Кастильяно и методом Мора—Верещагина. Стержни рамы стальные (μ = 0,25); поперечное сечение — тонкостенная труба.
