Задача 5-4-3-92

Из условия прочности по нормальным напряжениям определить грузоподъемность широкополочного двутавра пролетом l = 3 м, свободно лежащего на двух опорах и загруженного сосредоточенной силой P, приложенной посредине пролета. Подсчитать величину наибольших касательных напряжений и построить эпюры распределения касательных напряжений по высоте стенки и ширине полок. Допускаемые напряжения принять: [σ] = 1600 кг/см², [τ] = 1000 кг/см².

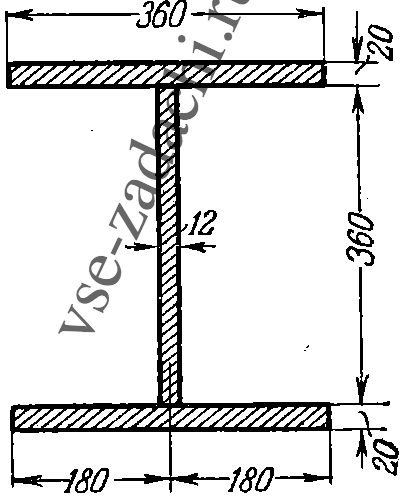

Размеры сечения показаны на рисунке в мм.
