Задача 5-4-3-57

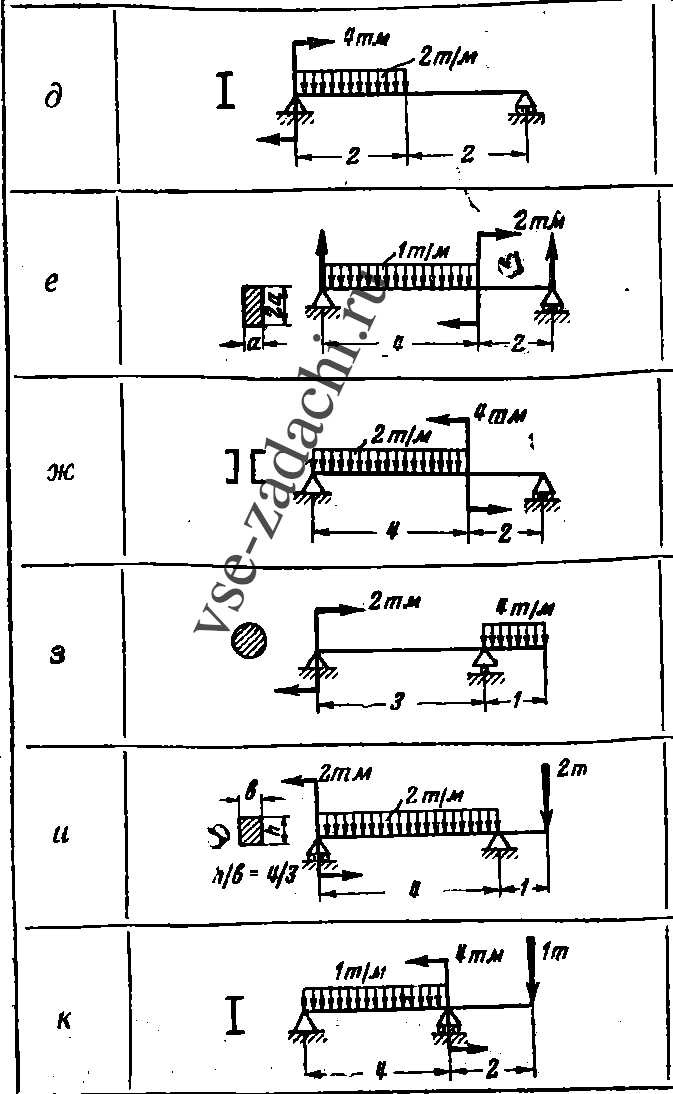

Для двухопорных балок, изображенных на рисунке, построить эпюры поперечных сил и изгибающих моментов и подобрать сечения их. Допускаемые напряжения принять: для прокатных профилей [σ] = 1600 кг/см²; для квадратных и круглых (сосна) [σ] = 120 кг/см². Длины участков балок показаны в метрах.
