Задача 5-4-3-53

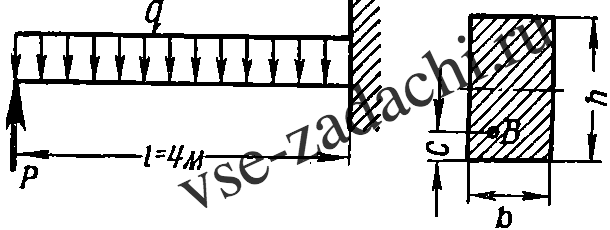

Деревянная балка прямоугольного поперечного сечения размером 20 × 30 см, защемленная одним концом в стену, поддерживается на другом конце силой P = 500 кг и нагружена сплошной нагрузкой q = 600 кг/м. Сечение балки — прямоугольник со сторонами b = 20 см и h = 30 см. Построить эпюры Q и М и подсчитать нормальные напряжения в крайних точках опасного сечения и в точке, отстоящей от нижнего края на расстояние c = 4 см.
