Задача 5-4-3-51

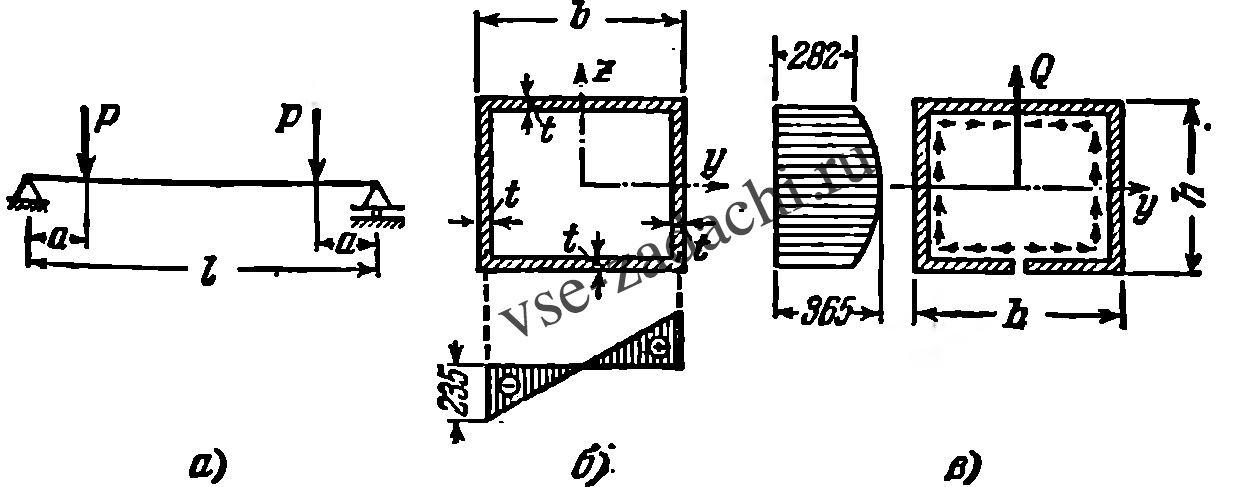

а) Определить величину наибольших нормальных и касательных напряжений в опасном сечении прямоугольной трубчатой балки, загруженной, как показано на схеме, если Р = 24 т, l = 4 м и a = 0,6 м. Размеры сечения: b = 24 см, h = 20 см и t = 2 см. б) Построить эпюры распределения касательных напряжений вдоль вертикальных и горизонтальных стенок сечения. в) Установить, как изменятся эпюры τ_y и τ_z, если в нижней горизонтальной стенке трубы сделать продольный разрез, как показано на рис. в.
