Задача 5-4-1-93

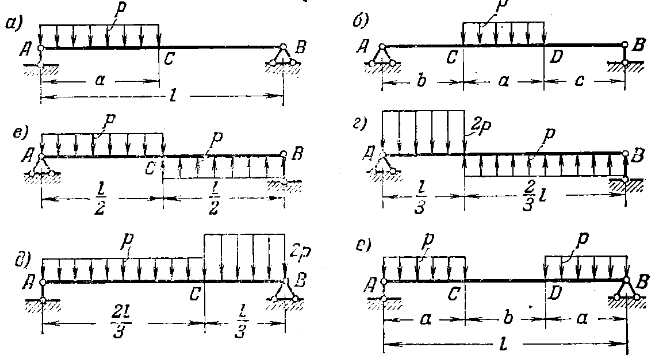

Построить эпюры M, а затем, применяя дифференциальную зависимость, построить эпюры Q. Найти величину и места M_max. (Необходимые данные см. на рисунке.)

В этой задаче распределенные по отдельным участкам нагрузки везде заменить равнодействующими силами P = pa, где a — длина участка нагрузки с постоянной интенсивностью, и построить эпюры усилий. В чем отличие этих эпюр от построенных ранее для распределенной нагрузки?
