Задача 5-4-1-90

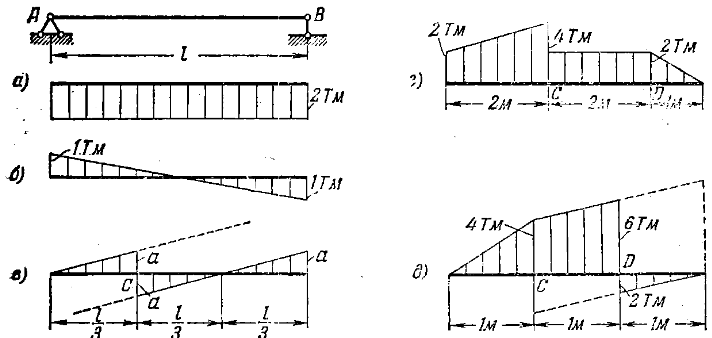

На рисунке изображены эпюры изгибающих моментов для различных случаев нагрузки простой балки с пролетом l; ординаты отложены со стороны сжатых волокон. Построить эпюры поперечных сил, вычислить реакции опор балки и определить ее нагрузку. Как изменится нагрузка, если предположить, что эти эпюры изгибающих моментов построены для консоли?
