Задача 5-4-1-82

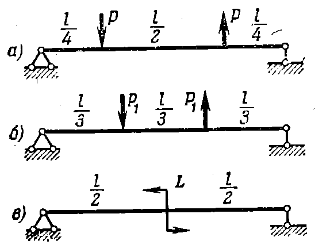

Построить эпюры Q и M. для балки а) l = 6 м, P = 2 т.

Как изменятся эпюры Q и Ь, если расстояние между силами уменьшить до l/3, а величины их увеличить до P₁ = 3 т, т. е. момент пары оставить прежним (балка б)? Какими будут эпюры усилий в предельном случае сближения сил, когда нагрузка (балка в) получится в виде сосредоточенного момента L = 6 т × м, приложенного в плоскости балки посередине пролета?
