Задача 5-4-1-26

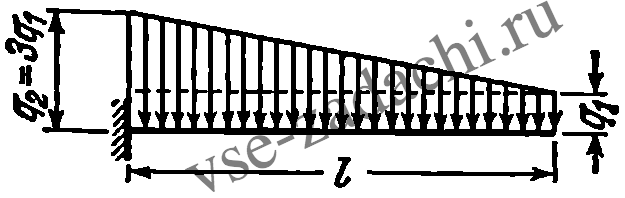

Балка, защемленная одним концом, несет сплошную нагрузку, распределенную по всей длине балки l по закону трапеции (см. рисунок). Построить эпюры Q и абсолютному значению величины поперечной силы и изгибающего момента.

Указание. Для составления уравнений Q(х) и М(х) рекомендуется разделить нагрузку на равномерно распределенную интенсивностью q₁ и треугольную с наибольшей ординатой q₀ = q₂ – q₁.
