Задача 5-4-1-23

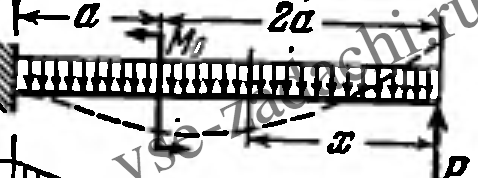

Построить эпюры Q и М для балки длиною l = 3а = 6 м, защемленной одним концом и нагруженной сплошной равномерно распределенной нагрузкой 9=1 т/м, сосредоточенной силой P = qa = 2 т и парой сил с моментом M0 = qa2 = 4 тм, как показано на рисунке.
Статус: Задача не решена
Предмет: Сопротивление материалов
Ответ: Qmax = 2qa = 4 т; Mmax = qa2 = 4 тм.
