Задача 5-4-1-113

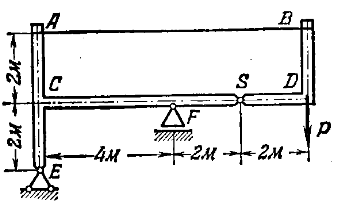

Брус BDS ломаного очертания прикреплен горизонтальным тросом AB и шарниром S к другому ломаному брусу ACS, который имеет в точке E шарнирную неподвижную и в точке F шарнирную подвижную опору. Груз P = 4000 кг. Определить натяжение троса AB, реакции опор E и F и построить эпюры продольных и поперечных сил и изгибающих моментов для обоих брусьев.
